Casa Tupungato

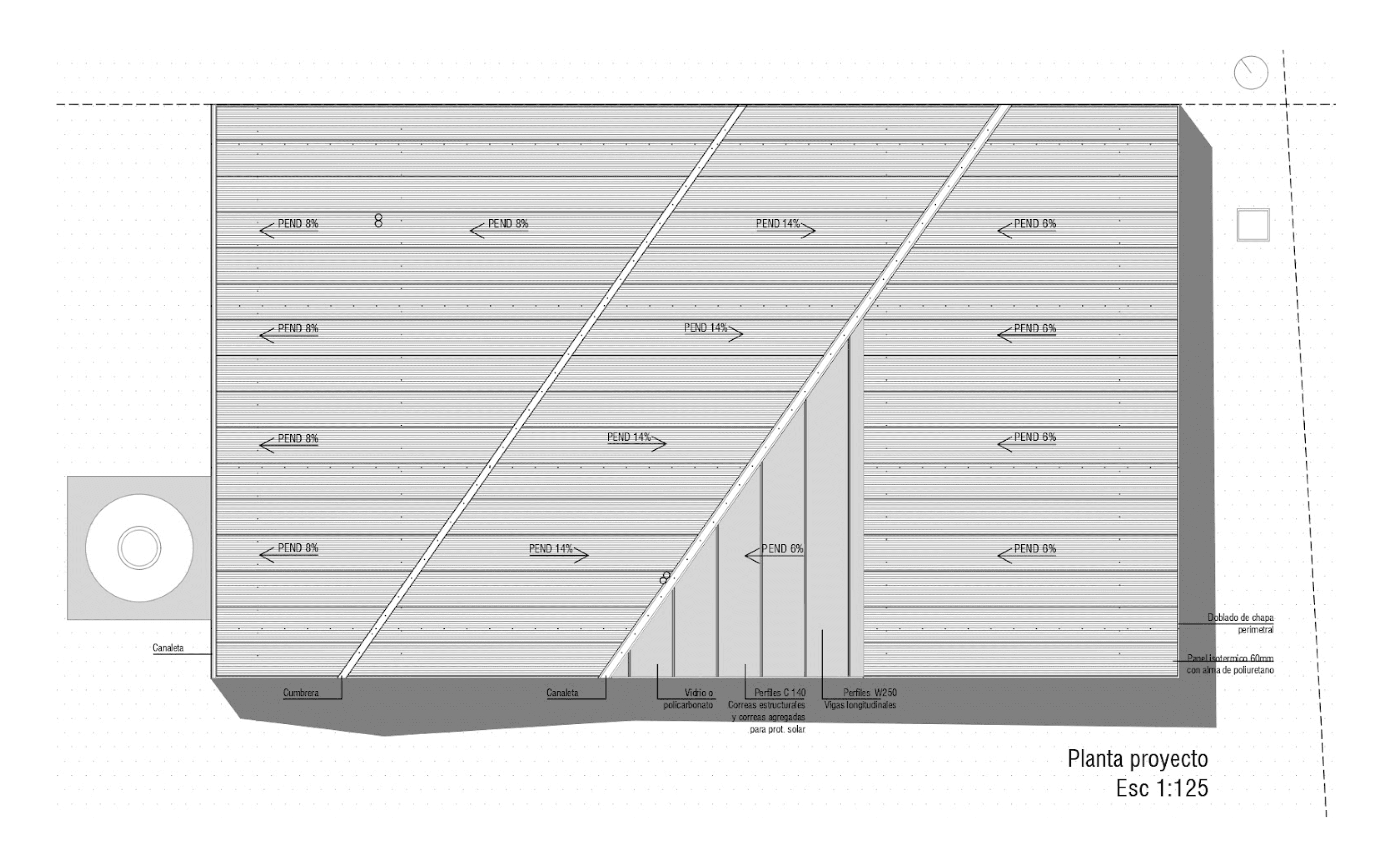

Proyecto de vivienda de 430 m2 en planta baja que destaca por su cubierta liviana dividida en tres planos de diferentes pendientes.
Sobre el proyecto

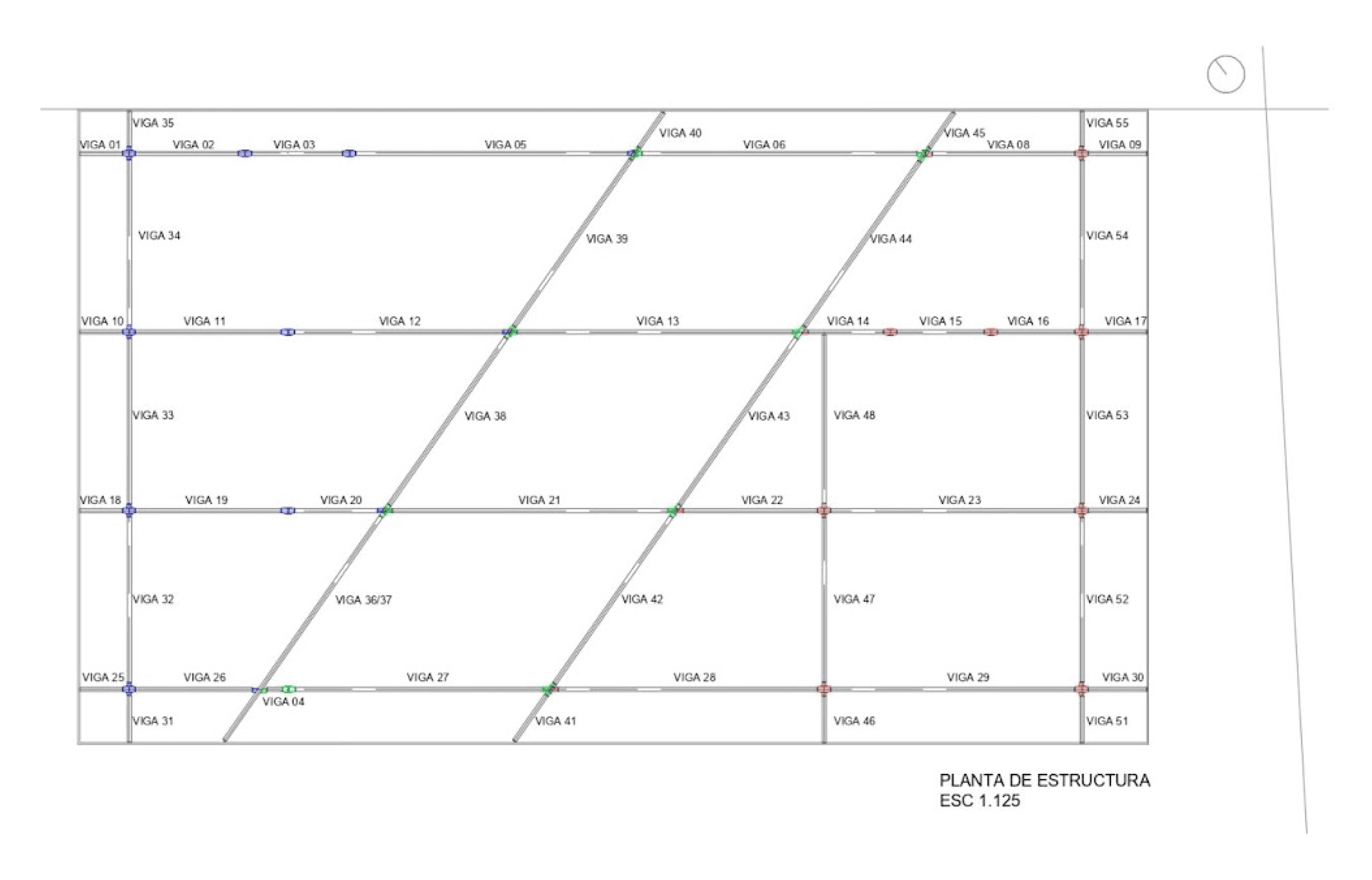

La estructura de esta obra se ha concebido con una combinación ingeniosa de perfiles metálicos armados, tanto en vigas como en correas, que definen la forma general de la cubierta. Levantada sobre 23 columnas esbeltas, crea un efecto visual amplio del paisaje y a la vez garantiza una distribución eficiente de las cargas estructurales.
Materiales y características:
La estructura de esta obra se ha concebido con una combinación ingeniosa de perfiles metálicos armados, tanto en vigas como en correas, que definen la forma general de la cubierta. Levantada sobre 23 columnas esbeltas, crea un efecto visual amplio del paisaje y a la vez garantiza una distribución eficiente de las cargas estructurales.
Tarea
Desarrollar el proyecto de estructuras metálicas: planos de fabricación y detalle incluyendo planos de montaje dinámico.
Situación - problemática
El diseño particular de la cubierta, con tres pendientes, presentó el desafío de crear un diseño preciso y detallado de las uniones entre vigas y columnas. Estas uniones estan pensadas para respetar el diseño original y garantizar tanto la funcionalidad como la estética de la estructura. La geometría sinuosa y las inclinaciones variables requerían un enfoque meticuloso en la concepción y ejecución de los nudos estructurales.
Debido a la ubicación del proyecto, no estaba definido quién estaría a cargo del montaje de la estructura. Por ello, era necesario desarrollar planos de montaje interactivos y dinámicos que facilitaran el proceso.
Acción

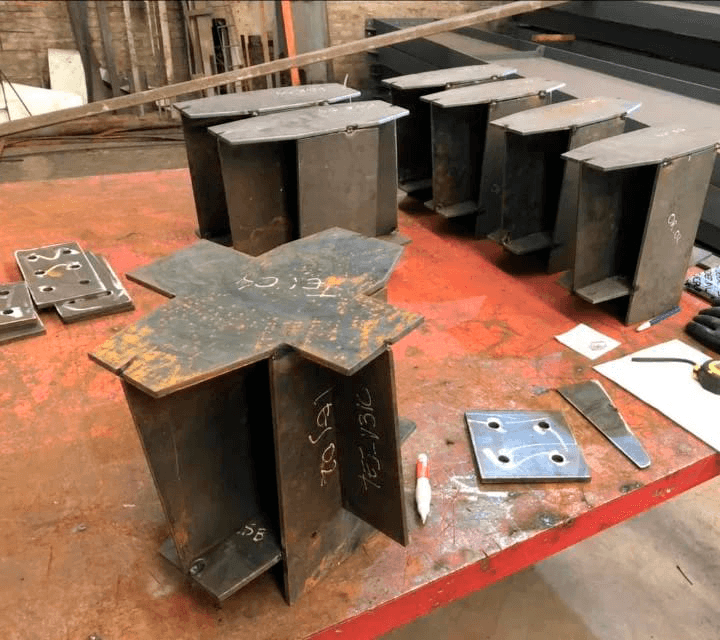

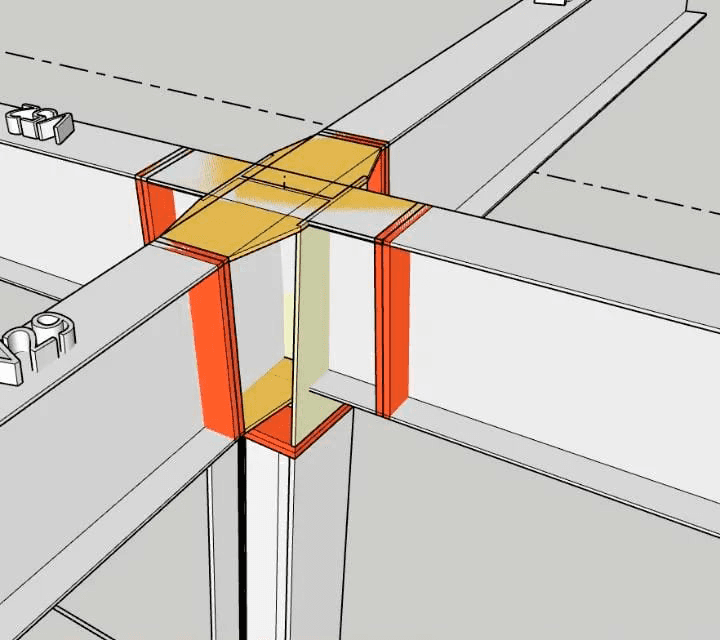

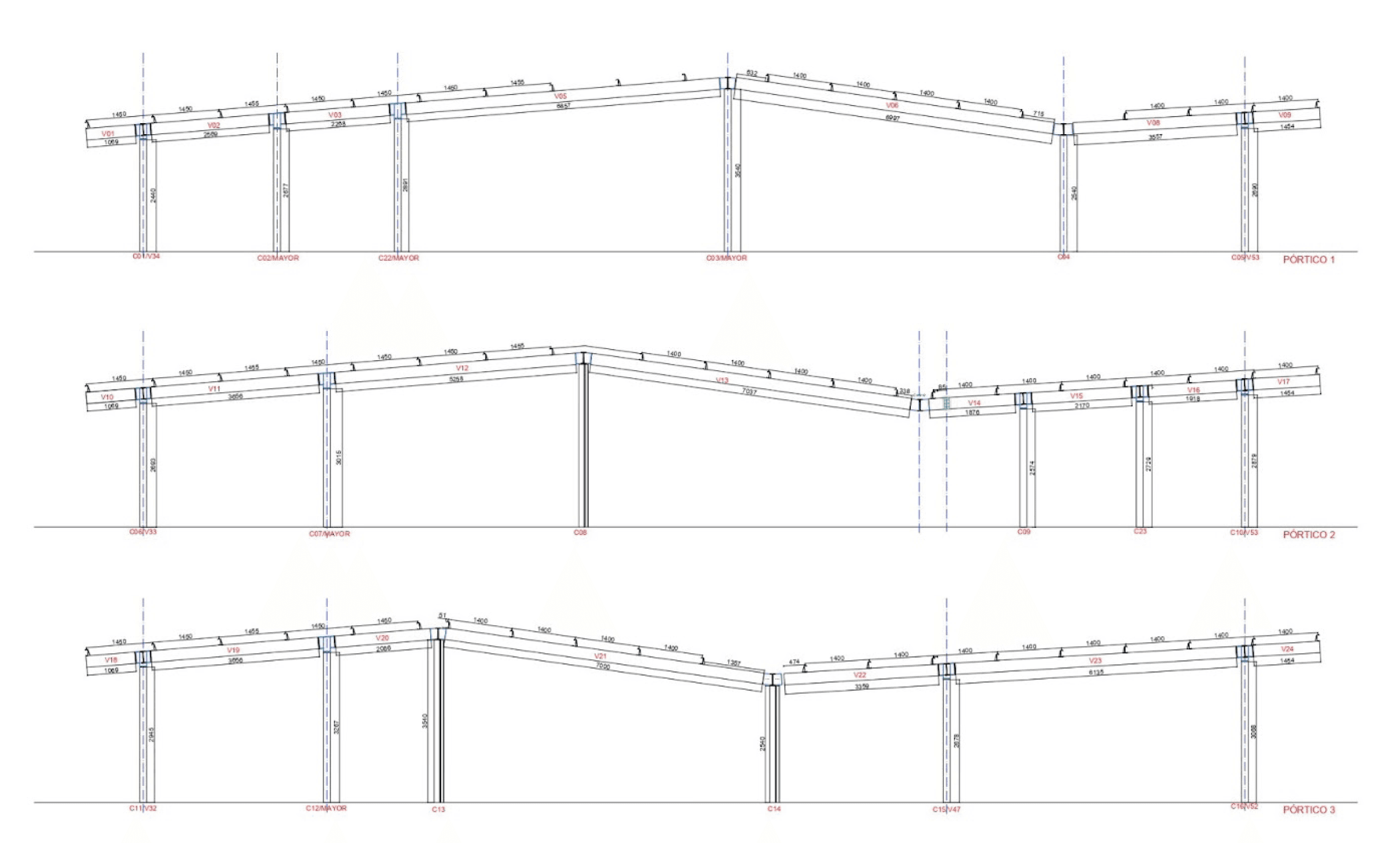

Realizar un análisis detallado de los pórticos, las alturas y la disposición de las columnas y vigas para desarrollar un diseño personalizado de los nudos estructurales. Cada nudo debía recibir entre dos y cuatro vigas, cada una en posiciones e inclinaciones únicas y distintas, respectivas a las pendientes de la cubierta. Este análisis permitió definir las características y dimensiones específicas de cada unión, asegurando su correcta ejecución.

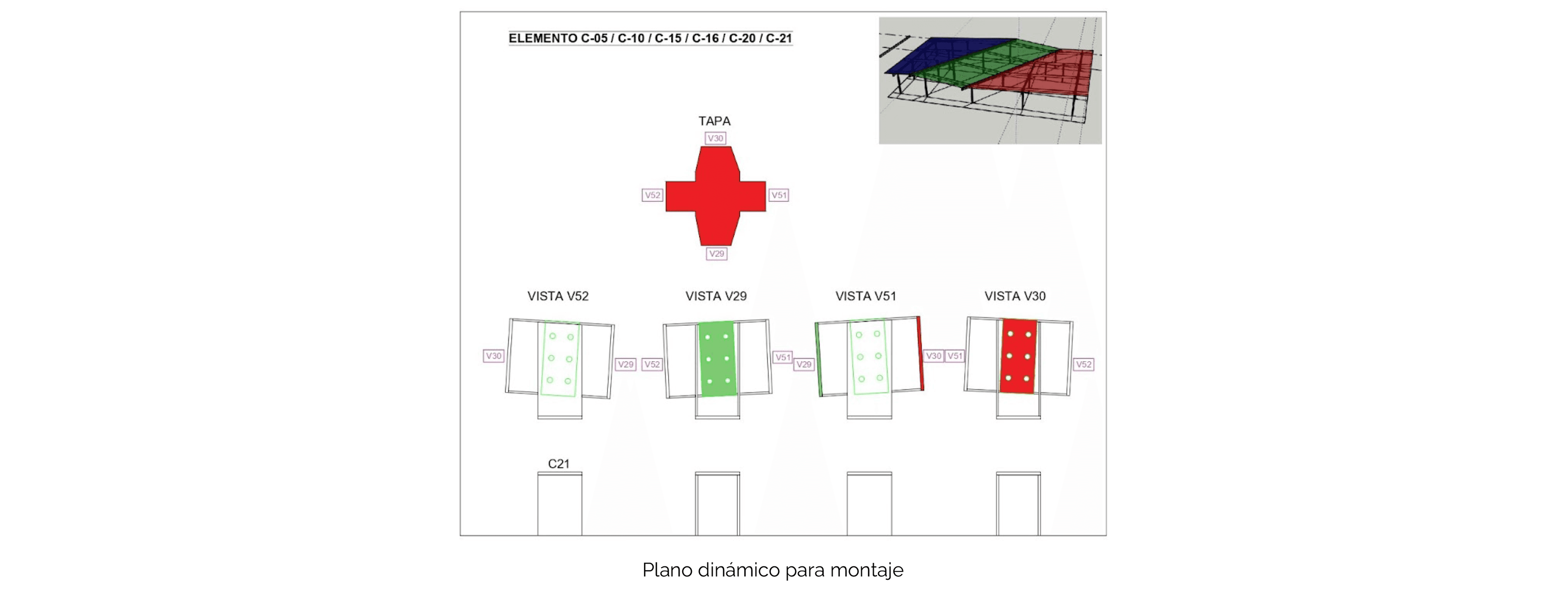

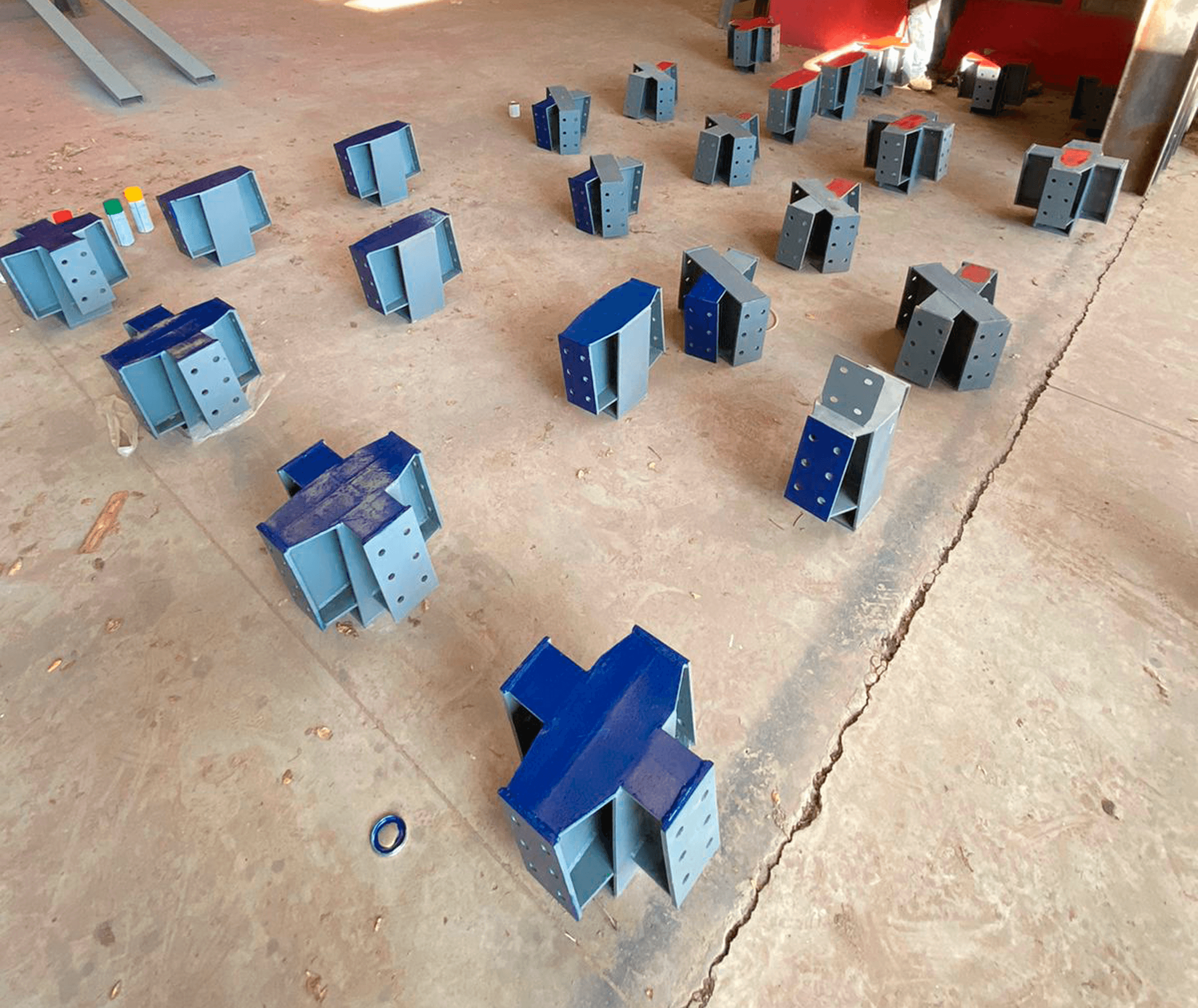

Para el montaje de la misma, debido a que cada nudo es una pieza unica o se repiten muy pocas veces, debí realizar una intervención en los nudos, pintando cada cara o tapa con un respectivo color utilizando los mismos colores en los planos para el montaje, esta idea fue pensada para que cualquier equipo encargado del montaje pudiera ejecutar el trabajo de manera rápida, eficiente y precisa, minimizando errores y optimizando los tiempos de construcción.
Solución - resultados

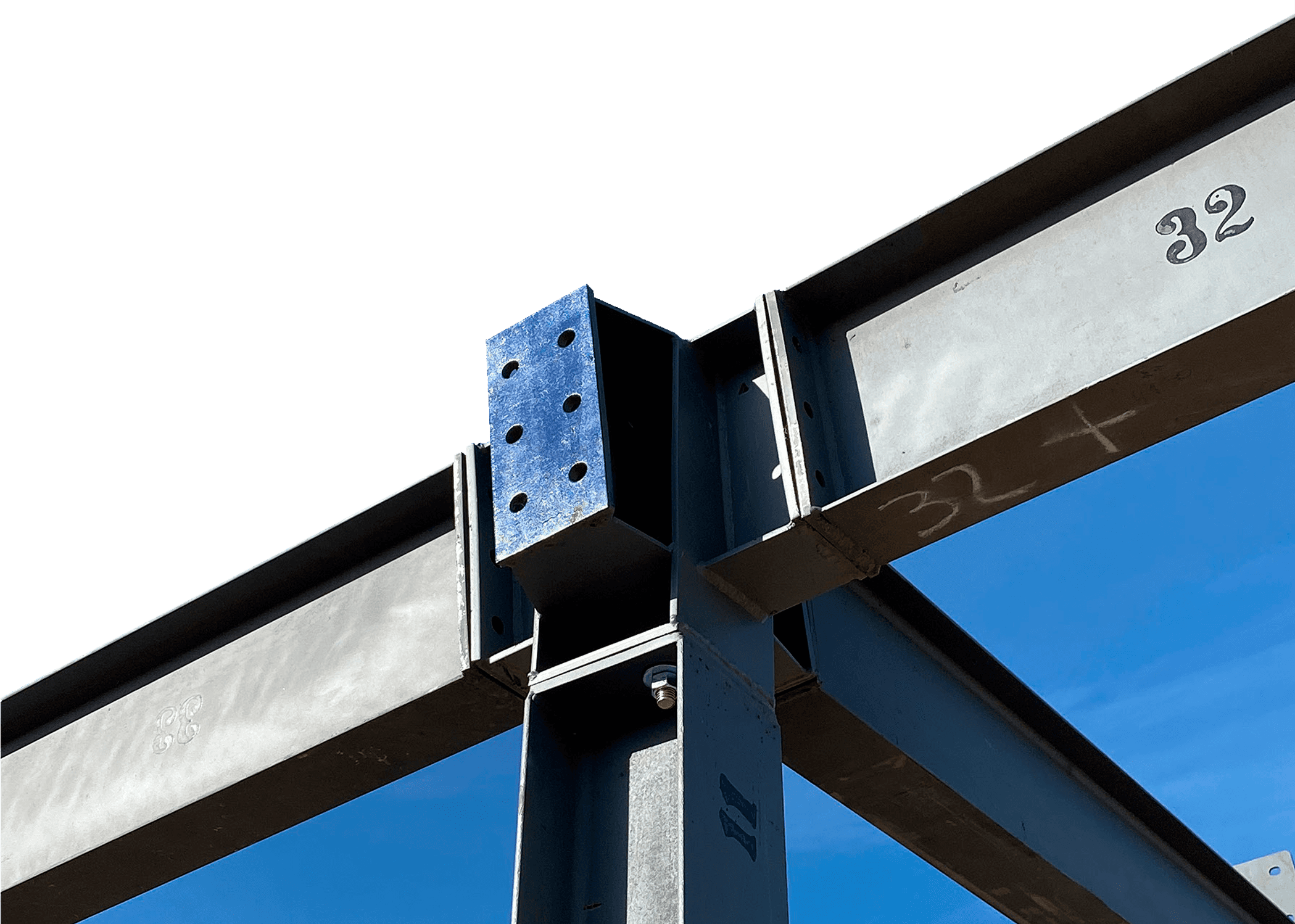

Las uniones entre vigas y columnas fueron diseñadas y ejecutadas con un alto nivel de precisión, adaptándose a las pendientes y particularidades del diseño de la cubierta. Cada nudo fue creado de forma única y personalizada, garantizando la estabilidad estructural y la integración armónica con el diseño arquitectónico. El resultado final logró mantener la integridad funcional y estética del proyecto, destacando por la combinación de precisión técnica y atención al detalle artesanal.
